Product Summary

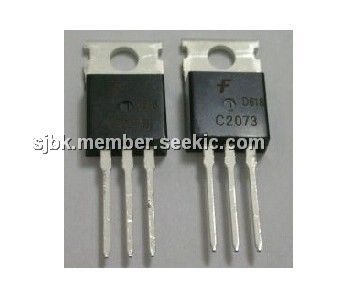

The 2SC2073 is a TO-220 Plastic-Encapsulate Transistor.
Parametrics
2SC2073 absolute maximum ratings: (1)Collector-base breakdown voltage, V(BR)CBO: 150V; (2)Collector-emitter breakdown voltage, V(BR)CEO: 150V; (3)Emitter-base breakdown voltage, V(BR)EBO: 5V; (4)Collector cut-off current, ICBO: 10μA; (5)Emitter cut-off current, IEBO: 10μA; (6)DC current gain, hFE: 40 to 140; (7)Collector-emitter saturation voltage, VCE(sat): 1.5V; (8)Base-emitter voltage, VBE: 0.65 to 0.85V; (9)Transition frequency, fT: 4MHz; (10)Collector output capacitance, Cob: 35pF.
Features
2SC2073 features: (1)Power dissipation, PCM: 1.5 W (Tamb=25℃) ; (2)Collector current, ICM: 1.5 A; (3)Collector-base voltage, V (BR)CBO: 150V; (4)Operating and storage junction temperature range, TJ, Tstg: -55 to +150℃.
Diagrams
